聯系我們
| CONTACT公司總部：鄭州市大學南路電商港6號樓10層/11層
生產基地：河南省新密市來集鎮李堂工業園區
電 話： 0371-56777921
廠家直銷：139-3717-0928
郵箱：[email protected]
鋯剛玉磚
發布時間：2014/3/11 17:25:11 點擊率： 來源:admin 作者：榮盛耐材鋯剛玉磚又稱電熔磚英文縮寫是AZS，是按Al2O3－Zr02－Sio2三元系相圖的三個化學成分，依其含量多少順序排列的，Al2O3 取A，Zr02取Z，Sio2取S，國家標準采用這個縮寫，例如33號熔鑄鋯剛玉磚，縮寫為AZS—33#，36號熔鑄鋯剛玉磚，縮寫為AZS—36#,41號熔鑄鋯剛玉磚，縮寫為AZS—41#。

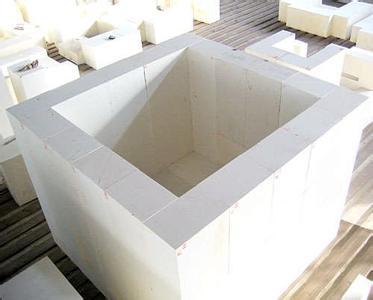

鋯剛玉磚是用純凈的氧化鋁粉與含氧化鋯65%、二氧化硅34%左右的鋯英砂在電熔爐內熔化后注入模型內冷卻而形成的的白色固體，其巖相結構由剛玉與鋯斜石的共析體和玻璃相組成，從相學上講是剛玉相和鋯斜石相的共析體，玻璃相充填于它們的結晶之間。
熔鑄磚制造工藝將精選的鋯英石砂和工業氧化鋁粉按1:1配合，外加少量Na2O(以碳酸鈉的形式加入)、B20:(以硼酸或硼砂的形式加入)熔劑，混合均勻，經1800~1900℃熔化后澆鑄成型，可制得含Zr02約33%的熔鑄磚。在此基礎上，采用部分脫硅鋯英石砂作原料，可制得含ZrO2為36%~41%的熔鑄磚。
鋯剛玉磚相關理化指標：
項目 | 電熔鋯剛玉磚指標 | |||
AZS33Y | AZS36Y | AZS41Y | ||
ZrO2 % | 32~36 | 35~40 | 40~44 | |
SiO2 % | ≤16 | ≤14 | ≤13 | |
Na2O % | ≤1.45 | ≤1.45 | ≤1.3 | |
Fe2O3+TiO2+CaO+MgO+K2O+Na2O % | ≤2.0 | ≤2.0 | ≤2.0 | |
Fe2O3+TiO2 % | ≤0.3 | ≤0.3 | ≤0.3 | |
體積密度 g/cm3 | ≥3.75 | ≥3.8 | ≥3.95 | |
顯氣孔率 % | ≤1.5 | ≤1.0 | ≤1.0 | |
靜態抗玻璃液侵蝕速度 1500℃×36h mm/24h | ≤1.6 | ≤1.5 | ≤1.3 | |
玻璃相初析溫度 ℃ | ≥1400 | ≥1400 | ≥1400 | |
氣泡析出率 1300℃×10h % | ≤2.0 | ≤1.5 | ≤1.0 | |
玻璃相滲出量 1500℃×4h % | ≤2.0 | ≤3.0 | ≤3.0 | |
單重＞50Kg容重 kg/m3 | 普通/傾斜澆鑄 | ≥3400 | ≥3450 | ≥3550 |
準無縮孔澆鑄 | ≥3600 | ≥3700 | ≥3850 | |
無縮孔澆鑄 | ≥3700 | ≥3750 | ≥3900 | |
項目 | 燒結鋯剛玉磚 | ||
AZS16 | AZS20 | AZS32 | |
ZrO2 % | ≥16 | ≥20 | ≥32 |
Al2O3 % | ≥59 | ≥55 | ≥45 |
Fe2O3 % | ≤0.5 | ≤0.5 | ≤0.5 |
常溫耐壓強度 MPa | ≥70 | ≥80 | ≥90 |
顯氣孔率 % | ≤20 | ≤18 | ≤17 |
體積密度 g/cm3 | ≥3.0 | ≥3.1 | ≥3.2 |
0.2MPa荷重軟化開始溫度 ℃ | ≥1620 | ≥1650 | ≥1680 |
在線咨詢(7*24)
電話咨詢
