聯系我們
| CONTACT公司總部：鄭州市大學南路電商港6號樓10層/11層
生產基地：河南省新密市來集鎮李堂工業園區
電 話： 0371-56777921
廠家直銷：139-3717-0928
郵箱：[email protected]

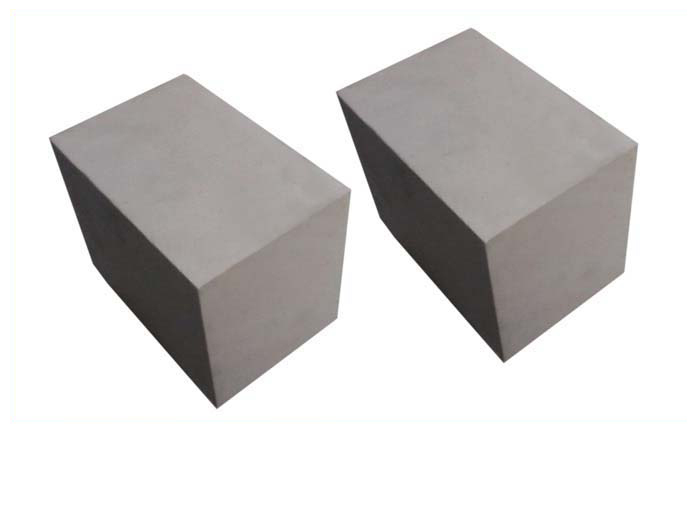

電熔鋯剛玉磚
發布時間：2016/8/31 17:44:08 點擊率： 來源:admin 作者：榮盛耐材 電熔鋯剛玉磚產品應用：
廣泛地使用在玻璃窯爐熱點處的池壁、投料口拐角、流液洞、窯坎、池底鼓泡和全電熔窯等關鍵部位。
電熔鋯剛玉磚是將原料完全熔融后澆鑄在鑄模中，經冷卻、凝固而制成的。此產品在冷凝過程中體積收縮造成的縮孔是使用時應特別注意的事項。電熔鋯剛玉磚的澆鑄方式為普通澆鑄、傾斜澆鑄、無縮孔澆鑄和準無縮孔澆鑄。AZS產品的不同澆鑄方式可滿足陶瓷熔塊窯爐、泡花堿窯爐、玻璃窯爐各種部位的使用要求。
鋯剛玉磚又稱電熔磚英文縮寫是AZS，是按Al2O3-Zr02-Sio2三元系相圖的三個化學成分，依其多少順序排列的，Al2O3 取A，Zr02取Z，Sio2取S，國家標準采用這個縮寫，例如33號熔鑄鋯剛玉磚，縮寫為AZS—33#，36號熔鑄鋯剛玉磚，縮寫為AZS—36#,41號熔鑄鋯剛玉磚，縮寫為AZS—41#。
制作方法：
電熔鋯剛玉磚是用純凈的氧化鋁粉與含氧化鋯65%、二氧化硅34%左右的鋯英砂在電熔爐熔內化后注入模型內冷卻而形成的的白色固體，其巖相結構由剛玉與鋯斜石的共析體和玻璃相組成，從相學上講是剛玉相和鋯斜石相的共析體，玻璃相充填于它們的結晶之間。
電熔鋯剛玉磚產品特點：
它耐沖刷，抗腐蝕，使用壽命長，目前使用的一般都是電熔氧化法澆注成型。

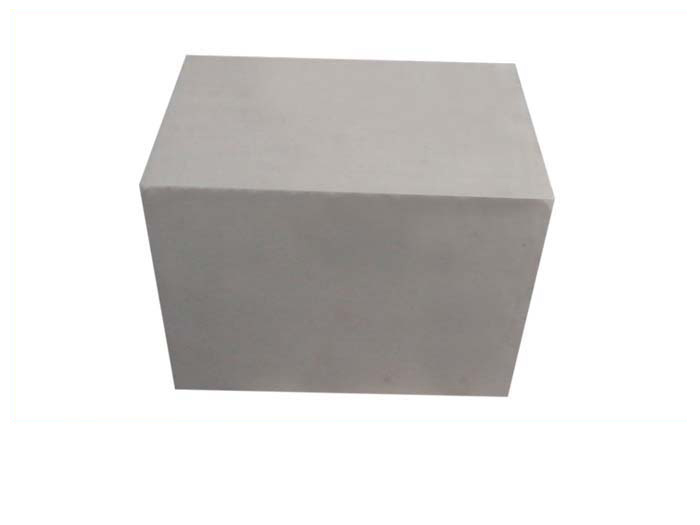

電熔鋯剛玉磚AZS33#：
AZS33#鋯剛玉磚致密的顯微結構使得磚的耐玻璃液侵蝕性能好，在玻璃窯中不易產生結石或其它缺陷。它是玻璃窯爐中使用為廣泛的產品，主要適用于熔化池的上部結構，工作池的池壁磚和鋪面磚，料道等。
AZS33是熔鑄AZS系列產品中的使用量大，廣泛的產品，在防止污染玻璃液方面性能優越。廣泛地使用在玻璃窯爐的池壁，池底，上部結構和供料道等部位。
電熔鋯剛玉磚AZS33#理化指標：
項目 | 指標 | |||
AZS33Y | AZS36Y | AZS41Y | ||
ZrO2 % | 32~36 | 35~40 | 40~44 | |
SiO2 % | ≤16 | ≤14 | ≤13 | |
Na2O % | ≤1.45 | ≤1.45 | ≤1.3 | |
Fe2O3+TiO2+CaO+MgO+K2O+Na2O % | ≤2.0 | ≤2.0 | ≤2.0 | |
Fe2O3+TiO2 % | ≤0.3 | ≤0.3 | ≤0.3 | |
體積密度 g/cm3 | ≥3.75 | ≥3.8 | ≥3.95 | |
顯氣孔率 % | ≤1.5 | ≤1.0 | ≤1.0 | |
靜態抗玻璃液侵蝕速度 1500℃×36h mm/24h | ≤1.6 | ≤1.5 | ≤1.3 | |
玻璃相初析溫度 ℃ | ≥1400 | ≥1400 | ≥1400 | |
氣泡析出率 1300℃×10h % | ≤2.0 | ≤1.5 | ≤1.0 | |
玻璃相滲出量 1500℃×4h % | ≤2.0 | ≤3.0 | ≤3.0 | |
單重＞50Kg容重 kg/m3 | 普通/傾斜澆鑄 | ≥3400 | ≥3450 | ≥3550 |
準無縮孔澆鑄 | ≥3600 | ≥3700 | ≥3850 | |
無縮孔澆鑄 | ≥3700 | ≥3750 | ≥3900 | |
在線咨詢(7*24)
電話咨詢
